減溫減壓裝置是現代工業中熱電聯產、集中供熱（或供汽）及輕工、電力、化工、紡織等企業在熱能工程中廣泛應用的一種蒸汽熱能參數（壓力、溫度）轉變裝置和利用余熱的節能裝置，通過本裝置，把用戶提供的蒸汽參數降到用戶需要合適的溫度和壓力，以滿足用戶的要求，并且能夠充分節約熱能，合理使用熱能。
一、 工作原理
減溫減壓裝置用在電站和工業鍋爐及熱電廠等處，將輸送來的一次（新）蒸汽壓力P1、溫度t1進行減溫減壓，使其二次蒸汽壓力P2、溫度t2達到生產工藝所要求的數值。
減溫減壓裝置及其配置的熱控柜具有測量，執行控制的綜合功能，廣泛用于電站、石化、輕工、冶金等工業部門及城市供熱、供暖系統。
二、 減溫減壓器的組成
它由減溫減壓閥、蒸汽管道、減溫水管道和熱力調節裝置等四部分組成。該閥集減壓、減溫、消音三功能于閥體內一次完成，可避免溫差過大造成零件的過早損壞，以提高閥門的使用壽命。
1、蒸汽管道：由于減溫減壓閥的使用，取消了原減溫減壓裝置中單獨噴水減溫的混合管道，使整個裝置長度縮短了約1/2，結構緊湊，占地面積少，減少了工程投資。管道上裝設安全閥、壓力表、溫度計等，以保證裝置的安全運行。
2、減溫水系統：由給水調節閥、止回閥、截止閥和給水管道等組成。給水調節閥的節流件為籠式套筒或多級節流件，能承受較高的壓差，可避免高壓介質通過小間隙產生氣蝕，形成對閥座面和節流件的氣蝕破壞，并減少了泄漏量。節流孔按線性排列，同一口徑的調節閥有不同的CV值可供選擇，可確保調節的精度和靈敏度。
3、熱力調節裝置：包括熱控柜和電動執行器兩部分�？刂品绞礁鶕�(jù)訂貨需要分自控（電子調節儀表自動控制）和遙控兩種，其自動控制柜包括：溫度顯示儀、壓力顯示儀、調節器、報警器、操作器等。而減溫減壓閥和調節閥所配的電動執行器又分直行程和角行程兩種可供訂貨時選擇。其蒸汽壓力調節借一次儀表壓力變送器，能把蒸汽壓力波動變?yōu)?-20m，電流訊號，經比例積分調節器把訊號傳遞給電動執行單元帶動減溫減壓閥達到調壓目的。蒸氣溫度的調節同熱電阻（熱電偶）把溫度信號為4-20mA的電流信號經比例積分微分單元和操作器，將電信號傳給電動執行器，帶動給水調節閥調節噴水量，達到減溫目的。

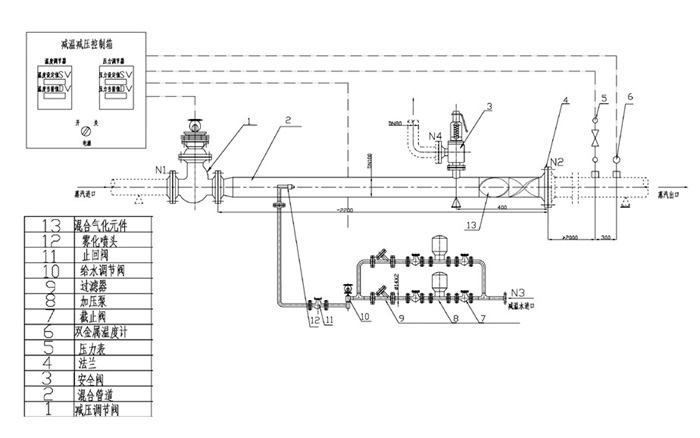

三、 減溫減壓器示意圖
四、 訂貨須知
訂合同時請?zhí)峁?br>
1、 出口蒸汽流量Q、蒸汽壓力P、進口溫度t1、出口溫度t2；
2、 減溫給水壓力Pb、溫度tb；
3、 注明控制方式；（儀表盤控制，DCS控制，DCS監視）
4、 控制類別：電動、氣動；
選擇氣動執行機構時還必須提供：
1) 作用形式：氣開式或氣閉式；
2) 氣源壓力；
3) 提供電氣閥門定位器電信號；
其它特殊要求，應在商定后注明或另行簽訂技術協議。
5、 注：因減溫裝置其參數變化多樣，為了提供給用戶提供詳細準確的方案圖，設計、用戶單位應提供詳盡的工藝參數，由我公司針對每一套裝置進行設計并提供方案圖，以便施工圖設計，同時亦可作為合同的附件。
|
