一、產品簡介
SQS系列汽水混合器是我公司開發研制的新型節能環保產品,它是利用蒸汽與水直接混合將水加熱,具有低噪聲、無振動、熱交換效率高、節省能源等特點,被廣泛地使用在生活、生產用熱水采暖和熱力除氧等系統中。長期運行實踐證明,該產品使用效果良好,尤其經過我公司為用戶配套供應大小頭、各種閥門、儀表、水泵、溫控器等后,給用戶帶來的方便,同時保障了系統的正常運行。
二、結構及原理
該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾管狀的噴管時,蒸汽從噴管外側通過管壁上許多斜向小孔噴入水中,兩者在高速流動中瞬時良好混合,以達到加熱水的目的
,調節蒸汽側閥門(手動或電動調節閥),就可得到所需溫度的熱水。
三、工作特性
對于不同型號規格的加熱器,為了加熱不同溫度的熱水,在額定流量D1(t/h)下,所需蒸汽量可由下式計算:
D0=D1C1(T2-T1)/(i0"-C2T2)=D1(qT2-qT1)/(i"-C2T2)
式中:
C1-水在T1溫度下比熱(KJ/Kg·℃)
C2-水在T2溫度下比熱(KJ/Kg·℃)
T1-進入加熱器水溫(℃)
T2-加熱后的水溫(℃)
i"-進入加熱器在壓力P0下的飽和蒸汽熱焓(KJ/Kg)
●開式系統蒸汽消耗量表(飽和蒸汽壓力為0.4MPa)
SQS- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
額定進水流量D
1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
加熱溫差℃ |
20 |
0.039 |
0.081 |
0.146 |
0.228 |
0.325 |
0.520 |
0.813 |
1.138 |
1.951 |
3.145 |
5.366 |
40 |
0.081 |
0.188 |
0.303 |
0.471 |
0.672 |
1.076 |
1.681 |
2.353 |
4.034 |
7.507 |
11.092 |
60 |
0.125 |
0.261 |
0.469 |
0.730 |
1.043 |
1.669 |
2.609 |
3.652 |
6.261 |
10.952 |
17.217 |
80 |
0.173 |
0.360 |
0.649 |
1.009 |
1.441 |
2.306 |
3.603 |
5.045 |
8.649 |
15.135 |
23.784 |
●循環系統蒸汽消耗量t/h
SQS- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
額定進水流量D
1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
加熱溫差℃ |
70-95 |
0.054 |
0.112 |
0.201 |
0.312 |
0.446 |
0.714 |
1.116 |
1.562 |
2.678 |
4.687 |
7.366 |
70-110 |
0.088 |
0.183 |
0.330 |
0.514 |
0.734 |
1.174 |
1.830 |
2.569 |
4.404 |
7.706 |
12.110 |
70-130 |
0.137 |
0.286 |
0.454 |
0.800 |
1.143 |
1.829 |
2.857 |
4.000 |
6.857 |
12.000 |
18.807 |
|
安裝使用說明
(一)本設備的使用條件:
1.安全運行條件:進入加熱器的蒸汽壓力---
SQS-4~SW-24
P0≤1.6MPa, SQS-32~SQS-48 P0≤1.0MPa
2.良好運行條件:
SQS-4~SQS-24 P1+0.05≤P0≤0.6MPa
式中:P0-------蒸汽工作壓力 (MPa)
SQS-32~SQS-48
P1+0.05≤P0≤0.35MPa P1-------進水壓力 (MPa)
對于SQS-32~SQS-48產品在循環系統中,如果進水壓力較高(不能滿足
P1+0.05≤P0條件時,加熱器應裝設在水泵的吸水側,采用熱水循
環泵,使之良好運行。
3、SQS-32~SQS-48,一般應在地面上設支架或去墩,其負載按500Kg考慮,SQS-4~SQS-24,一般裝在插墻支架或其它金屬支架上。
4、混合器系統中所用的閥門,安裝的位置可參照安裝圖
5、啟停:
a..在開式系統中,先開水側閥門;后開蒸汽閥門;停止運行時,先關蒸汽閥門再關水側閥門。
b.在循環系統中,一般水的管路閥門是開的,只啟、停水泵。因此投入使用時,先啟動水泵,后開蒸汽閥門;停止時先關蒸汽閥門,后
停水泵。
6、對于經常停電的熱水采暖系統,應在蒸汽管路上設置高溫電磁閥。當有電時,電磁閥處于常溫位置;當停電時,電磁閥處于關閉
位置,自動截斷汽源,保障系統安全。
7、為了防止水進入蒸汽管,故蒸汽管靠近加熱器處應裝設止回閥。
8、水的壓力損失:本加熱器裝設在循環水泵出口側,未加入蒸汽時,其壓力損失為50KPa;當裝在水泵入口側,未加入蒸汽時,
其壓力損失為0.15MPa左右。在加入溫差蒸汽后,其壓力損失為零。
9、采用過熱蒸汽作熱源時,為降低噪聲,可采取逐級加熱(分段加熱)的方式或蒸汽減溫等辦法。
10、開始投入運動時,有輕微的水擊現象,但很快即可自行消失。
11、在開式系統中,進水壓力P1大于2.0kg/cm2。當熱源采用加熱蒸汽時,應分段加熱。
|

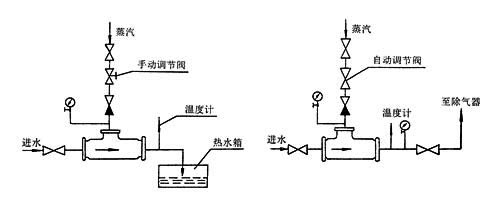

圖二 加熱生活用水(開式系統) |
圖三 加熱生活用水(開式系統) |
(二)運用范圍:
1.用于熱水采暖系統中,作加熱設備,代替原面式(間接)換水器。(圖四和圖五)
2.用于浴室加熱熱水送入水箱,代替熱水箱中原高噪聲、強振動的蒸汽直接加熱方式(花管)。(圖二)
3.用于除氧器預熱軟水(熱水除氧)。
(三)安裝方式: 本設備采用水平或垂直安裝均可。
(四)在以電動泵為循環動力的熱水采暖系統中,本混合器安裝在水泵進水側的條件:
A、混合器出口水溫度必須低于水泵入口壓力下沸騰的水溫,即不能使水泵入口之水汽化;
B、必須低于水泵本身允許的工作溫度。
(五)使用系統中必須設置的閥門、儀表及附表。 |
附表:訂配套閥門儀表表
|
蒸汽側 |
進水側 |
出水側 |
管路閥門儀表使用系統 |
截止閥 |
止回閥 |
電磁閥 |
壓力表 |
調節閥 |
截止閥 |
壓力表 |
溫度計 |
截止閥 |
壓力表 |
溫度計 |
熱水采暖循環系統 |
√ |
√ |
※ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
浴室用水加熱系統 |
|
※ |
|
√ |
√ |
√ |
|
|
√ |
|
√ |
除氧水預熱 |
√ |
√ |
※ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
注:1.“※”為根據具體設計決定是否采用。
2.采暖和除氧是否設自動控制由具體設計提出。
3.上述配套產品,我廠可配套提供。
訂貨須知
使用單位訂貨時,須向廠方提供以下資料,以便選擇合理的加熱器。
1.加熱水量(或循環水量)D1 (t/h);
2.飽和蒸汽壓力 P0
(MPa);
3.進水壓力 P1 (MPa);
4.進水溫度 T1 (℃);
5.出水溫度 T2 (℃) |
|
|
