OXB系列氧氣用點閥箱 |
(一)、OXB/A1-4型氧氣用點閥箱
1、用途
本產品適用于金屬氣焊、氣割、火焰表面清理和熱加工的氧氣管路用戶點，也能同氧氣匯流排配套使用于上述各種用戶點。
2、結構特點
本產品外部保護采用天藍色烤漆防銹，閥箱接點可供1-4把焊炬或割炬分別使用，也可供同時使用。由于每個接點都分別配有減壓器避免了同時使用時壓力、流量的波動，內部所有管路均采用不銹鋼（1Cr18Ni9Ti)制作。閥箱門接有箱體專用鎖，便于集中管理，可避免因誤操作造成的能源浪費和泄漏引起的不安全因素。
3、產品技術參數 |
氧氣點閥箱技術參數 |
|
OXB/A-1型 |
OXB/A-2型 |
OXB/A-3型 |
OXB/A-4型 |
正常使用壓力MPa |
0.1～1.6 |
0.1～1.6 |
0.1～1.6 |
0.1～1.6 |
流量Nm3/H |
15～60 |
30～120 |
45～180 |
60～240 |
外形尺寸mm |
1200×960×320 |
1200×960×320 |
1200×960×320 |
1200×960×320 |
接頭規格 |
DN10×1 |
DN10×2 |
DN10×3 |
DN10×4 |
接管法蘭規格 |
PN4.0或PN2.5 DN25 |
PN4.0或PN2.5 DN25 |
PN4.0或PN2.5 DN25 |
PN4.0或PN2.5 DN25 |
|

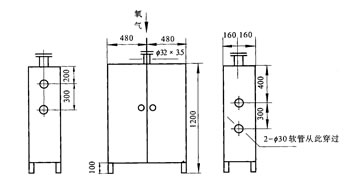

| 4、OXB/1-4型氧氣接點閥箱安裝示意圖 |
|
5、選用說明
當進氣壓力P≤2.5MPa時，入口配JB/T81-94平焊鋼法蘭。
當進氣壓力2.5<P≤4.0MPa時，入口配JB/T82.2-94對焊鋼法蘭。
請用戶訂貨時注明。
(二)、OXB/B1-3型氧氣用點閥箱
1、用途
本產品適用于金屬氣焊、氣割、火焰表面清理和熱加工的氧氣管路用戶點，也能同氧氣鋼瓶組配套使用于上述各種用戶點。
2、結構特點
本產品外部保護采用天藍色烤漆防銹，閥箱接點可供1-3人分別使用，也可供同時使用。所用儀表可通過閥箱面板窺視孔直接觀察，內部所有管路均采用不銹鋼（1Cr18Ni9Ti）制作；閥箱門接有箱體專用鎖，便于集中管理，可避免因誤操作造成的能源浪費和泄漏引起的不安全因素。
3、產品技術參數 |
氧氣點閥箱技術參數 |
|
OXB/B-1型 |
OXB/B-2型 |
OXB/B-3型 |
正常使用氧氣壓力MPa |
0.8～1.6 |
0.8～1.6 |
0.8～1.6 |
流量Nm3/H |
15～30 |
30～45 |
45～100 |
外形尺寸mm |
1000×500×240 |
1000×500×240 |
1000×500×240 |
接頭規格 |
見附圖 |
見附圖 |
見附圖 |
|
安裝示意圖 |
|
注意事項
本產品在安裝過程中請注意進出氣口不可接反，發現堵塞應清洗，使用一年后應進行全面檢修。 |
